三相异步电动机正反转的plc控制系统

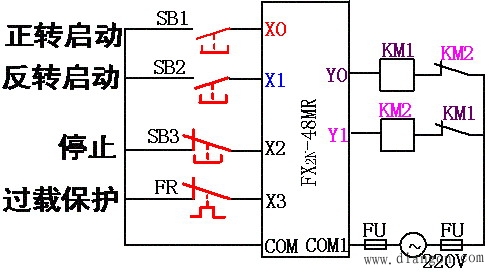

(c)梯形图 三相异步电动机正反转控制 注意:虽然在梯形图中已经有了软继电器的互锁触点,但在外部硬件输出电路中还必须使用KM1、KM2的常闭触点进行互锁。因为PLC内部软继电器互锁只相差一个扫描周期,而外部硬件接触器触点的断开时间往往大于一个扫描周期,来不及响应。例如Y0虽然失电,可能KM1的主触点还未断开,在没有外部硬件互锁的情况下,KM2的主触点可能已接通,引起主电路短路。因此必须采用软硬件双重互锁。

(c)梯形图 三相异步电动机正反转控制 注意:虽然在梯形图中已经有了软继电器的互锁触点,但在外部硬件输出电路中还必须使用KM1、KM2的常闭触点进行互锁。因为PLC内部软继电器互锁只相差一个扫描周期,而外部硬件接触器触点的断开时间往往大于一个扫描周期,来不及响应。例如Y0虽然失电,可能KM1的主触点还未断开,在没有外部硬件互锁的情况下,KM2的主触点可能已接通,引起主电路短路。因此必须采用软硬件双重互锁。 | 宽489x272高 | 显示比例:100% | 查看原图 | 图片来源:www.musen.com.cn
