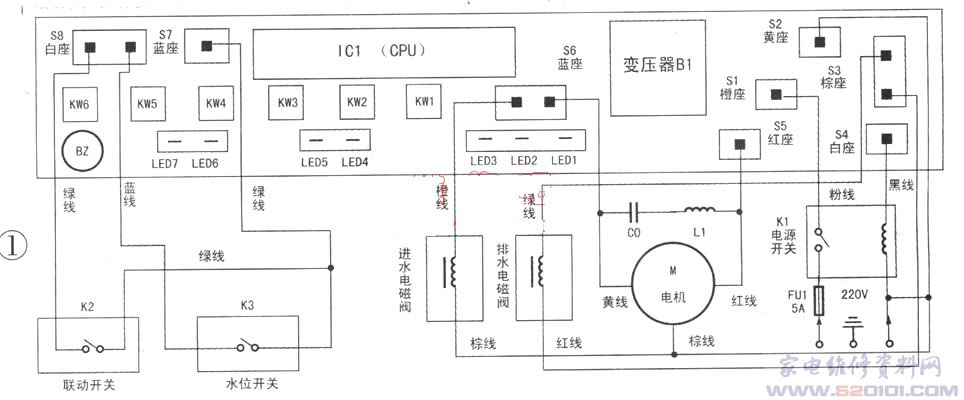

荣事达XQB38-92型全自动洗衣机电路板结构及接线见图1所示,具体电路见图2。  在印刷板的正面有八个插座与外部相连接,主要连接电源开关、水位压力开关、电机、进水电磁阀、排水电磁阀等,其插座的大小及连接线都有颜色区分,防止在检修电路板时出现错接或错插。其他控制元件都安装在长方形的印刷板上,印刷板的正面元件及反面上都有约0.5cm厚的透明胶状物密封,用于防水、防潮、防腐蚀。 一、工作原理 该洗衣机内部电路主要以微电脑控制集成块ICl((2PU)为核心,结合其周围的各元件组成电源电压检测、水位检测、洗涤门盖

荣事达XQB38-92型全自动洗衣机电路板结构及接线见图1所示,具体电路见图2。 在印刷板的正面有八个插座与外部相连接,主要连接电源开关、水位压力开关、电机、进水电磁阀、排水电磁阀等,其插座的大小及连接线都有颜色区分,防止在检修电路板时出现错接或错插。其他控制元件都安装在长方形的印刷板上,印刷板的正面元件及反面上都有约0.5cm厚的透明胶状物密封,用于防水、防潮、防腐蚀。 一、工作原理 该洗衣机内部电路主要以微电脑控制集成块ICl((2PU)为核心,结合其周围的各元件组成电源电压检测、水位检测、洗涤门盖 | 宽964x400高 | 显示比例:99% | 查看原图 | 图片来源:www.520101.com
