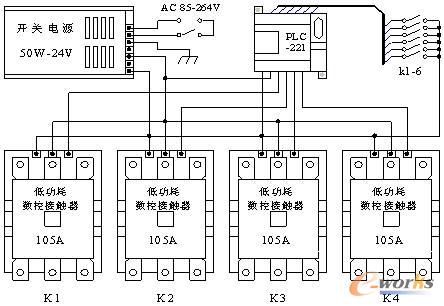

图9 图9所示的控制系统是本项目低功耗数控接触器与开关电源及控制信号连接的应用实例。控制系统的开关电源功率为50W,如果采用国外同规格的先进产品构建上述控制系统,其电源功率为1200W,而且PLC控制交流接触器要经过中间继电器的转换。本项目的可编程逻辑控制器为PLC,输出端Q0、Q1、Q2、Q3、分别与4台低功耗数控接触器的控制端C连接,组成一个商品化的硬件平台。使用时可根据具体情况编制相应的控制程序,达到预期的控制目的。 图10所示是本低功耗数控接触器在工业现场的应用实例。图中16台低功耗数控接触器及

图9 图9所示的控制系统是本项目低功耗数控接触器与开关电源及控制信号连接的应用实例。控制系统的开关电源功率为50W,如果采用国外同规格的先进产品构建上述控制系统,其电源功率为1200W,而且PLC控制交流接触器要经过中间继电器的转换。本项目的可编程逻辑控制器为PLC,输出端Q0、Q1、Q2、Q3、分别与4台低功耗数控接触器的控制端C连接,组成一个商品化的硬件平台。使用时可根据具体情况编制相应的控制程序,达到预期的控制目的。 图10所示是本低功耗数控接触器在工业现场的应用实例。图中16台低功耗数控接触器及 | 宽444x306高 | 显示比例:100% | 查看原图 | 图片来源:articles.e-works.net.cn
