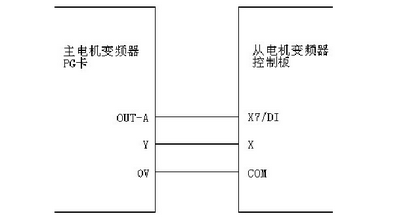

一、目的 掌握脉冲跟随的接线和调试方法、PG卡选型和接线。 二、接线方法 主回路接线方法:R、S、T接三相输入电源;U、V、W接电机线。 控制回路接线方法: 主变频器的PG卡的OUTA或者OUTB接从变频器的控制板的X7端子; 主变频器的PG卡的Y1端子接从变频器的控制板的X1端子; 主变频器的PG卡的0V端子接从变频器的控制板的COM端子;  图1 主机从机接线图 三、主机参数设置 1、参数旋转自学习,详情请看参数自学习调试指导; 2、设置P0.

一、目的 掌握脉冲跟随的接线和调试方法、PG卡选型和接线。 二、接线方法 主回路接线方法:R、S、T接三相输入电源;U、V、W接电机线。 控制回路接线方法: 主变频器的PG卡的OUTA或者OUTB接从变频器的控制板的X7端子; 主变频器的PG卡的Y1端子接从变频器的控制板的X1端子; 主变频器的PG卡的0V端子接从变频器的控制板的COM端子; 图1 主机从机接线图 三、主机参数设置 1、参数旋转自学习,详情请看参数自学习调试指导; 2、设置P0. | 宽408x223高 | 显示比例:100% | 查看原图 | 图片来源:www.chuandong.com
