三相异步电动机降压启动方法

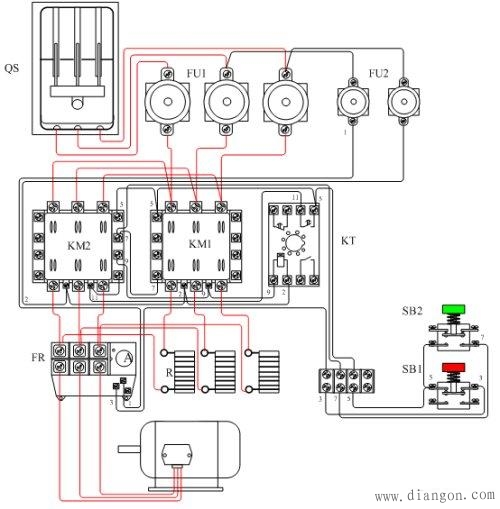

( a )为电动机定子绕组串电阻降压自动起动控制线路。  电路的工作原理为:合上电源开关 QS ,按下起动按钮 SB1 , KM1 得电并自锁,电动机定子绕组串入电阻 R 降压起动,同时 KT 得电,经延时后 KT 常开触头闭合, KM2 得电主触头将起动电阻 R 短接,电动机进入全压正常运行。 二、自耦变压器降压起动控制线路   自耦变压器降压起动是指电动机起动时利用自耦变压器来降低加在电动机定子绕组上的起动电压。待电动机起动后,再将自耦变压器脱离,使电动机在全压下正常运行。

( a )为电动机定子绕组串电阻降压自动起动控制线路。  电路的工作原理为:合上电源开关 QS ,按下起动按钮 SB1 , KM1 得电并自锁,电动机定子绕组串入电阻 R 降压起动,同时 KT 得电,经延时后 KT 常开触头闭合, KM2 得电主触头将起动电阻 R 短接,电动机进入全压正常运行。 二、自耦变压器降压起动控制线路   自耦变压器降压起动是指电动机起动时利用自耦变压器来降低加在电动机定子绕组上的起动电压。待电动机起动后,再将自耦变压器脱离,使电动机在全压下正常运行。 | 宽500x509高 | 显示比例:100% | 查看原图 | 图片来源:www.musen.com.cn
