老式洗衣机三线定时开关接线图

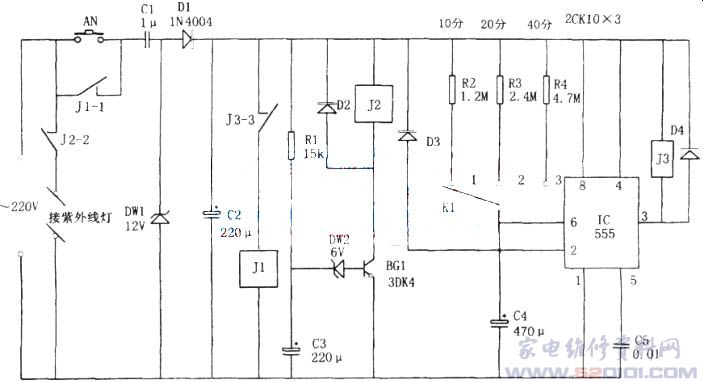

下图所示为用于EPROM擦除的自动控制电路。  该电路由降压整流电路、延时启动紫外线电路、定时电路等组成。其中降压整流电路为整个控制电路提供+12V的直流电压。 电路中J3-3为常闭触点,按一下按钮AN,J1通电吸合,触点J1-1接通自保。延时启动紫外线电路由晶体管BG1、稳压管DW2、C3、J2等组成。当C3通过R1充电到使DW2击穿时,BG1导通,继电器J2吸合,使触点J2-2闭合,紫外线灯因得电而开始对EPROM进行擦除。擦除的定时长短由IC(555)定时电路中的Kl对应的定时挡决定。 开机定时单稳

下图所示为用于EPROM擦除的自动控制电路。 该电路由降压整流电路、延时启动紫外线电路、定时电路等组成。其中降压整流电路为整个控制电路提供+12V的直流电压。 电路中J3-3为常闭触点,按一下按钮AN,J1通电吸合,触点J1-1接通自保。延时启动紫外线电路由晶体管BG1、稳压管DW2、C3、J2等组成。当C3通过R1充电到使DW2击穿时,BG1导通,继电器J2吸合,使触点J2-2闭合,紫外线灯因得电而开始对EPROM进行擦除。擦除的定时长短由IC(555)定时电路中的Kl对应的定时挡决定。 开机定时单稳 | 宽703x382高 | 显示比例:100% | 查看原图 | 图片来源:www.520101.com
