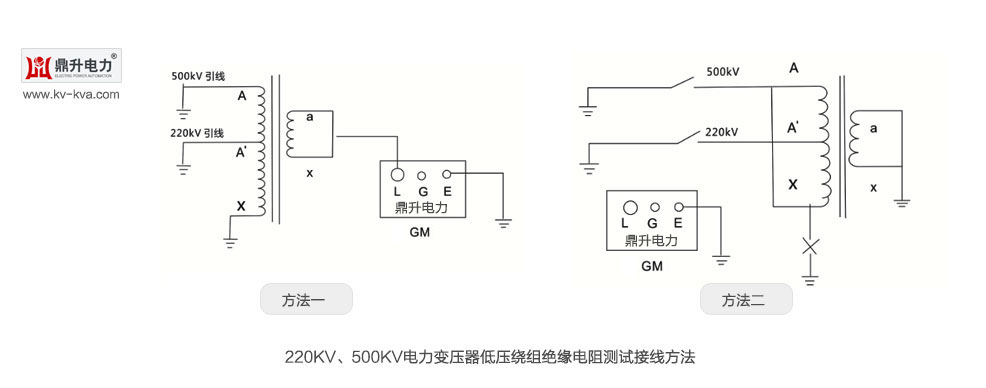

220kv,500kv电力变压器低压绕组绝缘电阻测试的接线方法

1.L高压输出端:又可称为线路端,它采用高压电缆接到被测线路,例如接至变压器或电机的绕组、电缆的线芯。 2.G保护端:三电极法测量绝缘材料、电缆的体积电阻时,G接到三电极的保护环电极上。保护环是 用于消除被测对象的表面电阻和测量回路的泄漏干扰。 3.E接地端:高压变电站绝缘兆欧表安全接大地和连接被测物零端的接线端。自来水管可作为大地端 。电机的金属外壳、变压器铁芯、电缆屏蔽层等属于被测物零端。人工放电的地端也接在此端。 4.

1.L高压输出端:又可称为线路端,它采用高压电缆接到被测线路,例如接至变压器或电机的绕组、电缆的线芯。 2.G保护端:三电极法测量绝缘材料、电缆的体积电阻时,G接到三电极的保护环电极上。保护环是 用于消除被测对象的表面电阻和测量回路的泄漏干扰。 3.E接地端:高压变电站绝缘兆欧表安全接大地和连接被测物零端的接线端。自来水管可作为大地端 。电机的金属外壳、变压器铁芯、电缆屏蔽层等属于被测物零端。人工放电的地端也接在此端。 4. | 宽986x388高 | 显示比例:97% | 查看原图 | 图片来源:www.kv-kva.com
