定子绕组串接电阻降压启动控制

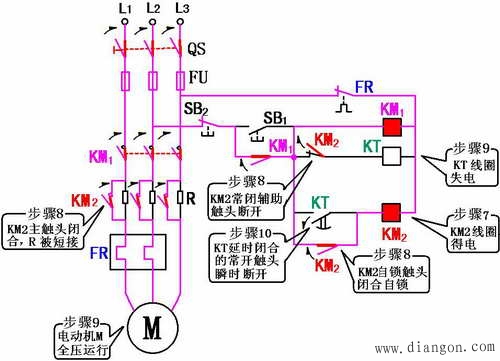

1、定子绕组串接电阻降压启动的方法 定子绕组串接电阻降压启动是指在电动机启动时,把电阻串接在电动机定子绕组与电源之间,通过电阻的分压作用,来降低定子绕组上的启动电压,待启动后,再将电阻短接,使电动机在额定电压下正常运行。这种降压启动的方法由于电阻上有热能损耗,如用电抗器则体积、成本又较大,因此该方法很少用。这种降压启动控制线路有手动控制、接触器控制、时间继电器控制等。 2、定子绕组串接电阻降压启动控制线路 电动机启动电阻的短接时间由时间继电器自动控制。

1、定子绕组串接电阻降压启动的方法 定子绕组串接电阻降压启动是指在电动机启动时,把电阻串接在电动机定子绕组与电源之间,通过电阻的分压作用,来降低定子绕组上的启动电压,待启动后,再将电阻短接,使电动机在额定电压下正常运行。这种降压启动的方法由于电阻上有热能损耗,如用电抗器则体积、成本又较大,因此该方法很少用。这种降压启动控制线路有手动控制、接触器控制、时间继电器控制等。 2、定子绕组串接电阻降压启动控制线路 电动机启动电阻的短接时间由时间继电器自动控制。 | 宽500x361高 | 显示比例:100% | 查看原图 | 图片来源:www.musen.com.cn
