• 1.前言   水泥企业是国民经济生产中的能源消耗大户,水泥行业已被列为国家节约资源的重点领域之一。在国务院提出加快建设节约型社会的政策环境下,提高水泥行业的节约型制造和应用水平,建立节约型水泥工业体系意义重大。在当前国内外能源供需矛盾突出的情况下,水泥行业必须通过各种途径降低能耗,以获得最佳的经济效益和最高的劳动生产率。水泥生产中电动机负载电耗就占成本近30%,而拖动风机用的高压电动机在电机中占有很大的比重,对一条水泥生产线,其中有25%~30%的电能是用于拖动各种类型风机上,因此做好电动机的降耗增效工作
  • 1.前言   水泥企业是国民经济生产中的能源消耗大户,水泥行业已被列为国家节约资源的重点领域之一。在国务院提出加快建设节约型社会的政策环境下,提高水泥行业的节约型制造和应用水平,建立节约型水泥工业体系意义重大。在当前国内外能源供需矛盾突出的情况下,水泥行业必须通过各种途径降低能耗,以获得最佳的经济效益和最高的劳动生产率。水泥生产中电动机负载电耗就占成本近30%,而拖动风机用的高压电动机在电机中占有很大的比重,对一条水泥生产线,其中有25%~30%的电能是用于拖动各种类型风机上,因此做好电动机的降耗增效工作 >>
  • 来源:www.mmsonline.com.cn/info/121873.shtml
  • 图四:转子串电阻和变频调速双系统示意图 根据电机功率大小,此现场配备的变频器型号为HD92-J100/400-RN,变频器额定电流40A。变频器采用远程控制方式,通过提升系统操作台发送控制指令到变频器。变频器启动频率0.5Hz,下限频率2HZ,操作台发送4~20mA的模拟量信号,通过正反转指令控制变频器在-50Hz~+50Hz运行,下图为矿井提升机操作台和提升机运行速度图: 图五:矿井提升机操作台和实际运行速度曲线
  • 图四:转子串电阻和变频调速双系统示意图 根据电机功率大小,此现场配备的变频器型号为HD92-J100/400-RN,变频器额定电流40A。变频器采用远程控制方式,通过提升系统操作台发送控制指令到变频器。变频器启动频率0.5Hz,下限频率2HZ,操作台发送4~20mA的模拟量信号,通过正反转指令控制变频器在-50Hz~+50Hz运行,下图为矿井提升机操作台和提升机运行速度图: 图五:矿井提升机操作台和实际运行速度曲线 >>
  • 来源:m.hc360.com/info-bpq/2013/04/02090414931.html

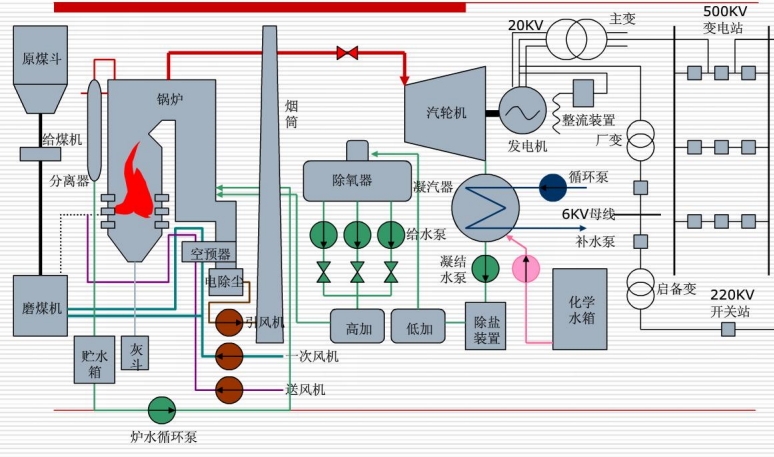

  • 1.引言 大唐七台河发电有限责任公司隶属于大唐黑龙江发电有限公司,总装机容量1900MW。其中,一期工程建设规模为两台350MW机组,为国产亚临界水冷燃煤凝汽机组。 2.电厂发电工艺介绍 大唐七台河电厂为凝汽式燃煤坑口电厂,锅炉采用煤粉炉,锅炉燃烧方式是采用把煤磨细成煤粉,用空气吹入炉膛燃烧的方式。由于燃烧的是粉末对锅炉磨损较小,所以比循环流化床锅炉好控制,给锅炉加压或降压的时候反应时间比循环流化床快。采用凝汽式汽轮机提高了汽轮机的热效率,减少汽轮机排汽缸的直径尺寸,将做过部分功的蒸汽从汽轮机内抽出来,送
  • 1.引言 大唐七台河发电有限责任公司隶属于大唐黑龙江发电有限公司,总装机容量1900MW。其中,一期工程建设规模为两台350MW机组,为国产亚临界水冷燃煤凝汽机组。 2.电厂发电工艺介绍 大唐七台河电厂为凝汽式燃煤坑口电厂,锅炉采用煤粉炉,锅炉燃烧方式是采用把煤磨细成煤粉,用空气吹入炉膛燃烧的方式。由于燃烧的是粉末对锅炉磨损较小,所以比循环流化床锅炉好控制,给锅炉加压或降压的时候反应时间比循环流化床快。采用凝汽式汽轮机提高了汽轮机的热效率,减少汽轮机排汽缸的直径尺寸,将做过部分功的蒸汽从汽轮机内抽出来,送 >>
  • 来源:www.chuandong.com/tech/detail.aspx?id=27668
  • 变频调速系统由用户开关、手动切换旁路柜、CHH100系列高压变频器、高压电机组成。一拖一手动切换旁路柜是由三个高压隔离开关QS1、QS2、QS3组成。手动旁路柜严格 按照五防联锁要求设计,变频器输出QS2和旁路高压隔离开关QS3机械闭锁,完全能够保证变频调速系统安全运行。 1)在变频运行状况下,QS1、QS2闭合,QS3断开。 如需手动切换至工频运行时,系统先停止变频器输出,断开用户开关,再由机械操作依次断开QS1、QS2,然后机械操作闭合QS3,使电机切换至工频侧,再合上用户开关,使电机工频运行;
  • 变频调速系统由用户开关、手动切换旁路柜、CHH100系列高压变频器、高压电机组成。一拖一手动切换旁路柜是由三个高压隔离开关QS1、QS2、QS3组成。手动旁路柜严格 按照五防联锁要求设计,变频器输出QS2和旁路高压隔离开关QS3机械闭锁,完全能够保证变频调速系统安全运行。 1)在变频运行状况下,QS1、QS2闭合,QS3断开。 如需手动切换至工频运行时,系统先停止变频器输出,断开用户开关,再由机械操作依次断开QS1、QS2,然后机械操作闭合QS3,使电机切换至工频侧,再合上用户开关,使电机工频运行; >>
  • 来源:www.gongkong.com/article/201412/55940.html
  • 注:如果有特殊接口需求,可提前与我公司联系,进行定制; 变频器控制采用开环矢量控制技术,无需安装编码器作速度闭环控制,可根据电机运行电压及电流自行解耦出电机实时运行状态。 四、高压变频系统原理 国内市场上绝大多数高压变频器均采用功率单元串联多电平结构,其中,功率单元采用两电平拓扑结构,10kV高压变频器每相由8或9个功率单元组成,整机由24或27个功率单元组成,具有功率单元数量众多,体积大的缺点。根据此种情况,汇川技术创新性的提出了三电平功率单元串联多电平结构,使得每个功率单元具有更高的输出电压,10kV
  • 注:如果有特殊接口需求,可提前与我公司联系,进行定制; 变频器控制采用开环矢量控制技术,无需安装编码器作速度闭环控制,可根据电机运行电压及电流自行解耦出电机实时运行状态。 四、高压变频系统原理 国内市场上绝大多数高压变频器均采用功率单元串联多电平结构,其中,功率单元采用两电平拓扑结构,10kV高压变频器每相由8或9个功率单元组成,整机由24或27个功率单元组成,具有功率单元数量众多,体积大的缺点。根据此种情况,汇川技术创新性的提出了三电平功率单元串联多电平结构,使得每个功率单元具有更高的输出电压,10kV >>
  • 来源:c.gongkong.com/inovance/a49511.html
  • 引言 数字控制机床,简称数控机床(NC , Numerical Control),是三十年来综合应用集机械、电气、液压、气动、微电子和信息等多项技术为一体的机电一体化产品,在现代机床生产中,一般采用多电机拖动,主轴和各进给系统分别由各自的电机来拖动。由于机床加工范围较广,不同的工件,不同的工序,使用不同的刀具,要求机床执行部件具有不同的运动速度,因此机床的主运动应能进行调速,主轴调速系统一般采用交流主轴系统,随着变频调速技术的发展,数控机床的主轴的交流拖动,同样能够很好满足需要。主驱动电机通过皮带传动带动
  • 引言 数字控制机床,简称数控机床(NC , Numerical Control),是三十年来综合应用集机械、电气、液压、气动、微电子和信息等多项技术为一体的机电一体化产品,在现代机床生产中,一般采用多电机拖动,主轴和各进给系统分别由各自的电机来拖动。由于机床加工范围较广,不同的工件,不同的工序,使用不同的刀具,要求机床执行部件具有不同的运动速度,因此机床的主运动应能进行调速,主轴调速系统一般采用交流主轴系统,随着变频调速技术的发展,数控机床的主轴的交流拖动,同样能够很好满足需要。主驱动电机通过皮带传动带动 >>
  • 来源:www.gongkong.com/advanced/ShowSolution.aspx?id=D-A689-70A19FD8C7D6
  •   2.方案说明 :   1) 触摸屏与内置于MD380变频器的MD38PC1扩展卡通过RS422协议通信,通过触摸屏直接修改MD380变频器功能码参数,无需操作变频器操作面板,且可以通过触摸屏监控和修改空压机运行参数。   2) 由MD38PC1扩展卡接收压力和温度信号,并依据DI输入信号控制空压机的逻辑动作和DO输出,因此控制部分集成于变频器内部。   3) MD38PC1扩展卡配置的RS485通信口用于实现空压机联网控制。   4) 触摸屏对空压机进行操作和监控,并把空压机的运行状态及参数通过无线中
  •   2.方案说明 :   1) 触摸屏与内置于MD380变频器的MD38PC1扩展卡通过RS422协议通信,通过触摸屏直接修改MD380变频器功能码参数,无需操作变频器操作面板,且可以通过触摸屏监控和修改空压机运行参数。   2) 由MD38PC1扩展卡接收压力和温度信号,并依据DI输入信号控制空压机的逻辑动作和DO输出,因此控制部分集成于变频器内部。   3) MD38PC1扩展卡配置的RS485通信口用于实现空压机联网控制。   4) 触摸屏对空压机进行操作和监控,并把空压机的运行状态及参数通过无线中 >>
  • 来源:dq.shejis.com/dqal/201307/article_115770_2.html
  • 变频器安装在压瓦机自动控制系统电气柜内,普传PI9100a 004G3体积小巧,结构紧凑,方便用户的安装使用,不占用过多空间。 变频器接线: 1,主端子接线:L1/L2/L3接三相380V电源,U/V/W接电机。 2,控制端子接线:DI1、COM之间接PLC过来的正转开关信号,闭合正转,断开停止。 DI2、COM之间接PLC过来的反转开关信号,闭合反转,断开停止。 DI5、COM之间接PLC过来的速度信号,闭合二段速,断开一段速。 TA1、TC1之间为故障继电器常开信号接给PLC。 相应参数设置:
  • 变频器安装在压瓦机自动控制系统电气柜内,普传PI9100a 004G3体积小巧,结构紧凑,方便用户的安装使用,不占用过多空间。 变频器接线: 1,主端子接线:L1/L2/L3接三相380V电源,U/V/W接电机。 2,控制端子接线:DI1、COM之间接PLC过来的正转开关信号,闭合正转,断开停止。 DI2、COM之间接PLC过来的反转开关信号,闭合反转,断开停止。 DI5、COM之间接PLC过来的速度信号,闭合二段速,断开一段速。 TA1、TC1之间为故障继电器常开信号接给PLC。 相应参数设置: >>
  • 来源:www.hqew.com/tech/fangan/1548958.html
  • 一、 引言: 抽油机是开采石油的一种机器设备,俗称“磕头机”,通过加压的办法使石油出井。通常由普通交流异步电动机直接拖动,但是井下油层的情况特别复杂,有富油井、贫油井之分,有稀油井、稠油井之别。恒速应用问题显而易见。如抛却这些不谈,就抽油机油泵本身而言,磨损后的活塞与衬套的间隙漏失等都是很难解决的问题,况且变化的地层因素如油中含砂、蜡、水、气等复杂情况也对每冲次抽出的油量有很大的影响。所以,只有变频调速驱动才能达到最佳控制。现以易驱电气CV3100系列变频器为例进行说明。 二、磕头
  • 一、 引言: 抽油机是开采石油的一种机器设备,俗称“磕头机”,通过加压的办法使石油出井。通常由普通交流异步电动机直接拖动,但是井下油层的情况特别复杂,有富油井、贫油井之分,有稀油井、稠油井之别。恒速应用问题显而易见。如抛却这些不谈,就抽油机油泵本身而言,磨损后的活塞与衬套的间隙漏失等都是很难解决的问题,况且变化的地层因素如油中含砂、蜡、水、气等复杂情况也对每冲次抽出的油量有很大的影响。所以,只有变频调速驱动才能达到最佳控制。现以易驱电气CV3100系列变频器为例进行说明。 二、磕头 >>
  • 来源:www.szeasydrive.com/news_detail/newsId=286.html
  • 系统控制特点: (1)筒体主机作为主电机,牵引电机为跟踪筒体电机运行,跟踪指令为主电机的编码器1:1分频信号; (2)使用汇川MD380M系列内置电子齿轮比参数,可以很容易实现牵引电机与筒体电机之间的定值速度差跟踪,能够获得客户想要的钢丝绳捻距,不受传统的有级减速箱速比限制; (3)可以获得较高的生产效率,减小设备占地面积,简化工序;现场使用了36小盘线放线,筒体速度可达100转/分钟,也是客户车间内最大的生产钢丝绳设备,生产效率也最车间中最高的; (4)使用MD380开环矢量下能够实现对收绳电机的直接
  • 系统控制特点: (1)筒体主机作为主电机,牵引电机为跟踪筒体电机运行,跟踪指令为主电机的编码器1:1分频信号; (2)使用汇川MD380M系列内置电子齿轮比参数,可以很容易实现牵引电机与筒体电机之间的定值速度差跟踪,能够获得客户想要的钢丝绳捻距,不受传统的有级减速箱速比限制; (3)可以获得较高的生产效率,减小设备占地面积,简化工序;现场使用了36小盘线放线,筒体速度可达100转/分钟,也是客户车间内最大的生产钢丝绳设备,生产效率也最车间中最高的; (4)使用MD380开环矢量下能够实现对收绳电机的直接 >>
  • 来源:info.bpq.hc360.com/2013/12/18174236963.shtml
  • 配料机广泛应用于水泥、矿山、冶金及农产品加工等行业,在其生产过程中,对粉料输送、流量及粉体配料的称量要求比较严格,否则会严重影响产品质量的稳定。因此,实现高精度的自动配料对工业企业生产有着极为重要的意义。原来的配料系统往往都是采用模拟电路控制滑差调速电机的方法进行速度控制,由于滑差电机调速方式在低速时特性差、效率低,现场外部工作环境又很恶劣,工艺粉尘很多,这些粉尘很容易进入滑差电机内部而出现磨损、卡死等现象,造成工作故障多,维修、维护麻烦,影响正常生产。本文拟介绍一种以四方V560变频器驱动异步电机进行调
  • 配料机广泛应用于水泥、矿山、冶金及农产品加工等行业,在其生产过程中,对粉料输送、流量及粉体配料的称量要求比较严格,否则会严重影响产品质量的稳定。因此,实现高精度的自动配料对工业企业生产有着极为重要的意义。原来的配料系统往往都是采用模拟电路控制滑差调速电机的方法进行速度控制,由于滑差电机调速方式在低速时特性差、效率低,现场外部工作环境又很恶劣,工艺粉尘很多,这些粉尘很容易进入滑差电机内部而出现磨损、卡死等现象,造成工作故障多,维修、维护麻烦,影响正常生产。本文拟介绍一种以四方V560变频器驱动异步电机进行调 >>
  • 来源:www.compressor.cn/Tech/gcsl/2014/0102/71519.html
  •   一、物联网的概念及其应用于空压机行业的意义   物联网概念是在互联网概念的基础上,将其用户端延伸和扩展到任何物品与物品之间,进行信息交换和通信的一种网络概念。其定义是:通过射频识别(RFID)、红外感应器、全球定位系统、激光扫描器等信息传感设备,按约定的协议,把任何物品与互联网相连接,进行信息交换和通信,以实现智能化识别、定位、跟踪、监控和管理的一种网络概念。   通过无线3G网络长距离通讯,使在客户终端的每台空压机通过互联网与生产厂家进行实时通讯,在互联网环境下,采用适当的信息安全保障机制,提
  •   一、物联网的概念及其应用于空压机行业的意义   物联网概念是在互联网概念的基础上,将其用户端延伸和扩展到任何物品与物品之间,进行信息交换和通信的一种网络概念。其定义是:通过射频识别(RFID)、红外感应器、全球定位系统、激光扫描器等信息传感设备,按约定的协议,把任何物品与互联网相连接,进行信息交换和通信,以实现智能化识别、定位、跟踪、监控和管理的一种网络概念。   通过无线3G网络长距离通讯,使在客户终端的每台空压机通过互联网与生产厂家进行实时通讯,在互联网环境下,采用适当的信息安全保障机制,提 >>
  • 来源:dq.shejis.com/dqal/201307/article_115770_1.html
  • 1- 引言 加弹机的全称叫假捻弹力丝机,是一种将POY丝等原丝加工成具有低弹和中弹性能的弹力丝的加工设备。在纺织机械的多功能弹力丝机上,拉伸变形是重要的加工环节之一。对丝条材料进行加热和恒温控制会直接影响丝条拉伸变形的质量。丝条温度的恒定性和丝条之间的一致性,对丝条变形的强度,紧缩伸长率,卷曲和染色不匀等质量指标都有极大的影响。 2- 加弹机简介 加弹机的结构(图1)一般设置成对称的A侧(左侧)和B侧(右侧),在每一侧分别安装有上热箱和下热箱,每一只热箱上安装有加热器和温度传感器,它们构成了加弹机的加热和
  • 1- 引言 加弹机的全称叫假捻弹力丝机,是一种将POY丝等原丝加工成具有低弹和中弹性能的弹力丝的加工设备。在纺织机械的多功能弹力丝机上,拉伸变形是重要的加工环节之一。对丝条材料进行加热和恒温控制会直接影响丝条拉伸变形的质量。丝条温度的恒定性和丝条之间的一致性,对丝条变形的强度,紧缩伸长率,卷曲和染色不匀等质量指标都有极大的影响。 2- 加弹机简介 加弹机的结构(图1)一般设置成对称的A侧(左侧)和B侧(右侧),在每一侧分别安装有上热箱和下热箱,每一只热箱上安装有加热器和温度传感器,它们构成了加弹机的加热和 >>
  • 来源:articles.e-works.net.cn/inverter/article42907.htm
  • 国内目前生产的压瓦机种类很多,大多配套有变频控制自动裁瓦铡刀。某彩刚瓦生产厂其中一台机器原用国产SJ变频器,后因故障采 用普传PI9100系列电流矢量变频器来替代。 生产工艺简述:设备启动马达带动原料彩钢板,根据要求经过胎具压制成型,成品彩钢瓦长度由一个脉冲计数器采集信号给PLC,PLC 给出信号控制变频器启停,控制铡刀完成精度剪裁。产品彩钢瓦长度、张数等信息又经触摸屏设置输入给PLC。 根据现场电机功率选用普传PI9100a 004G3电流型矢量型变频器。PLC自动控制系统程序是原来已有的,根据了解此类
  • 国内目前生产的压瓦机种类很多,大多配套有变频控制自动裁瓦铡刀。某彩刚瓦生产厂其中一台机器原用国产SJ变频器,后因故障采 用普传PI9100系列电流矢量变频器来替代。 生产工艺简述:设备启动马达带动原料彩钢板,根据要求经过胎具压制成型,成品彩钢瓦长度由一个脉冲计数器采集信号给PLC,PLC 给出信号控制变频器启停,控制铡刀完成精度剪裁。产品彩钢瓦长度、张数等信息又经触摸屏设置输入给PLC。 根据现场电机功率选用普传PI9100a 004G3电流型矢量型变频器。PLC自动控制系统程序是原来已有的,根据了解此类 >>
  • 来源:powtran56.bjsxp05.host.35.com/anlipage28.html
  • 汽蚀),当流量小于96kg/s,大于580kg/s控制工程网版权所有,延时28秒停机。    水位保护:当凝汽器水位小于400MM,A1低加,A2低加小于12600MM,A3低加小于1190MM,A4低加小于715MMwww.cechina.cn,除氧器水位大于3070MM,延时20秒停机。    温度保护:当泵和电机轴承温度超过100度也会跳机保护。    转速进行高、低速设置,具备快加快减功能,在负荷突变或单台泵调闸情况下提高系统反应速度,降低水位变化速率,避免水位高、低值报警。    在工频泵
  • 汽蚀),当流量小于96kg/s,大于580kg/s控制工程网版权所有,延时28秒停机。    水位保护:当凝汽器水位小于400MM,A1低加,A2低加小于12600MM,A3低加小于1190MM,A4低加小于715MMwww.cechina.cn,除氧器水位大于3070MM,延时20秒停机。    温度保护:当泵和电机轴承温度超过100度也会跳机保护。    转速进行高、低速设置,具备快加快减功能,在负荷突变或单台泵调闸情况下提高系统反应速度,降低水位变化速率,避免水位高、低值报警。    在工频泵 >>
  • 来源:article.cechina.cn/2008-03/20083100231011.htm
  • 其中 R:进线钢丝的直径 r: 出线钢丝的直径 V1:进线钢丝的线速度 V2:出线钢丝的线速度 直进式拉丝机的各个拉拔头的工作速度就是基于以上的公式,保证各个拉拔头同步运行。但是,以上的说明是基于理想状态的稳态工作过程,由于机械传动的误差以及机械传动的间隙,还有在起动、加速、减速、停止等动态的工作过程中,各个拉拔头就无法保持同步,所以,我们在直进式拉丝机上采用了位移传感器(如图1所示),动态测量各个拉拔头间的钢丝的张力,再把张力转换成标准信号(0/4~20mA或0~10V),用这个标准信号反馈给调速变频器
  • 其中 R:进线钢丝的直径 r: 出线钢丝的直径 V1:进线钢丝的线速度 V2:出线钢丝的线速度 直进式拉丝机的各个拉拔头的工作速度就是基于以上的公式,保证各个拉拔头同步运行。但是,以上的说明是基于理想状态的稳态工作过程,由于机械传动的误差以及机械传动的间隙,还有在起动、加速、减速、停止等动态的工作过程中,各个拉拔头就无法保持同步,所以,我们在直进式拉丝机上采用了位移传感器(如图1所示),动态测量各个拉拔头间的钢丝的张力,再把张力转换成标准信号(0/4~20mA或0~10V),用这个标准信号反馈给调速变频器 >>
  • 来源:www.chuandong.com/tech/detail.aspx?id=14261
  • E550系列变频器在高速倍捻机上的应用 引言 倍捻机是一种加捻设备,加捻是把松散的纤维须条加以适量的捻度,使之成纱或者把纱、丝捻合成股线、缆绳,最终使纱线具有一定的物理机械性能和一定的外观,如纱线的强度、弹性、伸长率、毛羽、光泽、手感等。加捻后成纱的结构、形态发生变化,能使织物获得特殊的外观效应,如绉效应。倍捻机可以实现一转两捻,加捻效率比传统捻线设备成倍提高。 一、 高速倍捻机工作原理 常见的倍捻机每个单元设计为8锭,前后两面共16锭。每锭的工作原理如图1 所示,当锭子电机带动锭子转动的同时,槽筒和捻丝
  • E550系列变频器在高速倍捻机上的应用 引言 倍捻机是一种加捻设备,加捻是把松散的纤维须条加以适量的捻度,使之成纱或者把纱、丝捻合成股线、缆绳,最终使纱线具有一定的物理机械性能和一定的外观,如纱线的强度、弹性、伸长率、毛羽、光泽、手感等。加捻后成纱的结构、形态发生变化,能使织物获得特殊的外观效应,如绉效应。倍捻机可以实现一转两捻,加捻效率比传统捻线设备成倍提高。 一、 高速倍捻机工作原理 常见的倍捻机每个单元设计为8锭,前后两面共16锭。每锭的工作原理如图1 所示,当锭子电机带动锭子转动的同时,槽筒和捻丝 >>
