• 最齐全的漏电保护器开关接线图 单控、双控、三控接线大全 接线不求人,有了这篇文章基本所有的漏电保护器、单控、双控、三控都能搞定了,希望看完多多转发,多多收藏,让更多的人也能学习到一些专业知识,谢谢。自己动手时一定要确保安全的情况下进行,建议旁边有人帮忙看着。 漏保:漏电保护器 简单点说,单相漏保:火线流向零线,那么火线电流便等于零线电流,当火线漏电时,有一部分电流通过火线漏电流向了大地,那么这时火线的电流便不等于零线电流,当这个误差大于漏保的动作值时,漏保就跳闸了。  这种就是漏保 漏保只能保护单相触电
  • 最齐全的漏电保护器开关接线图 单控、双控、三控接线大全 接线不求人,有了这篇文章基本所有的漏电保护器、单控、双控、三控都能搞定了,希望看完多多转发,多多收藏,让更多的人也能学习到一些专业知识,谢谢。自己动手时一定要确保安全的情况下进行,建议旁边有人帮忙看着。 漏保:漏电保护器 简单点说,单相漏保:火线流向零线,那么火线电流便等于零线电流,当火线漏电时,有一部分电流通过火线漏电流向了大地,那么这时火线的电流便不等于零线电流,当这个误差大于漏保的动作值时,漏保就跳闸了。 这种就是漏保 漏保只能保护单相触电 >>
  • 来源:sh.qihoo.com/pc/2s1cnc60adg?sign=360_e39369d1
  • 及其他开关插座 电视插座——分为普通电视盒宽频电视。一般家用用普通电视。宽频电视插座一般上用在卫星电视,机顶盒电视上,宽频电视也可以使用在普通电视上。(需另外加转接头) 电视分配器:就是将一路总的电视信号,通个分配器,分多路到各个房间。(电视分配器不是开关面板) 电话插座——分为二芯电话和四芯电话,一般家用都是二芯的电话,四芯多半是用在数字电话上和偏远地区。 四芯电话当作二芯电话接线时,只需要接中间2个孔就行。 电脑插座——八芯数据。
  • 及其他开关插座 电视插座——分为普通电视盒宽频电视。一般家用用普通电视。宽频电视插座一般上用在卫星电视,机顶盒电视上,宽频电视也可以使用在普通电视上。(需另外加转接头) 电视分配器:就是将一路总的电视信号,通个分配器,分多路到各个房间。(电视分配器不是开关面板) 电话插座——分为二芯电话和四芯电话,一般家用都是二芯的电话,四芯多半是用在数字电话上和偏远地区。 四芯电话当作二芯电话接线时,只需要接中间2个孔就行。 电脑插座——八芯数据。 >>
  • 来源:www.xinmanduo.com/diangong/71201.html
  • 2、上图是德力西钢架开关的一开单控和一开双控的接线图。单控开关接线图很简单,其中L接线端接进线火线,N接线端接出线端火线并且接到灯泡的火线端,而零线直接接到灯泡的零线端即可。而双控开关接线跟上面的一样,按照上面的说明接线即可。
  • 2、上图是德力西钢架开关的一开单控和一开双控的接线图。单控开关接线图很简单,其中L接线端接进线火线,N接线端接出线端火线并且接到灯泡的火线端,而零线直接接到灯泡的零线端即可。而双控开关接线跟上面的一样,按照上面的说明接线即可。 >>
  • 来源:www.musen.com.cn/news/29167.html
  • 主体:;品牌:视贝;型号:EH22;商品类别:接线板/插头, 插排, 插座, 插线板, 五金家装/插座;规格参数:;孔位:组合套装, 孔位转换器, 七位;输出线长度:2米以下;电源线长:2m以下;开关:无开关;
  • 主体:;品牌:视贝;型号:EH22;商品类别:接线板/插头, 插排, 插座, 插线板, 五金家装/插座;规格参数:;孔位:组合套装, 孔位转换器, 七位;输出线长度:2米以下;电源线长:2m以下;开关:无开关; >>
  • 来源:www.gome.com.cn/newtopic/20160815/43764/
  • [产品介绍]:深圳市欧普实业有限公司座落于国家半导体照明基地--深圳,是一家致力于家居、智能化产品开发研制与销售的企业,本着"诚信、求实、创新、和谐"的企业发展方针,精心打造国际一流的家居智能品牌,持久地为国内外顾客提供满意的产品与服务。公司研制经营:家居智能系列、水处理环保设备、楼宇自动化、电器附件、宾馆微电脑控制系列建筑配套产品,欧普实业人原品质的执着追求,以其良好的性能和精美的外观获得各界认同及消费者的青睐。信奉: "质量是企业的生命"的原则, "以人为本,团队合作"的经营理念,以 "
  • [产品介绍]:深圳市欧普实业有限公司座落于国家半导体照明基地--深圳,是一家致力于家居、智能化产品开发研制与销售的企业,本着"诚信、求实、创新、和谐"的企业发展方针,精心打造国际一流的家居智能品牌,持久地为国内外顾客提供满意的产品与服务。公司研制经营:家居智能系列、水处理环保设备、楼宇自动化、电器附件、宾馆微电脑控制系列建筑配套产品,欧普实业人原品质的执着追求,以其良好的性能和精美的外观获得各界认同及消费者的青睐。信奉: "质量是企业的生命"的原则, "以人为本,团队合作"的经营理念,以 " >>
  • 来源:product.dianyuan.com/1136352.html

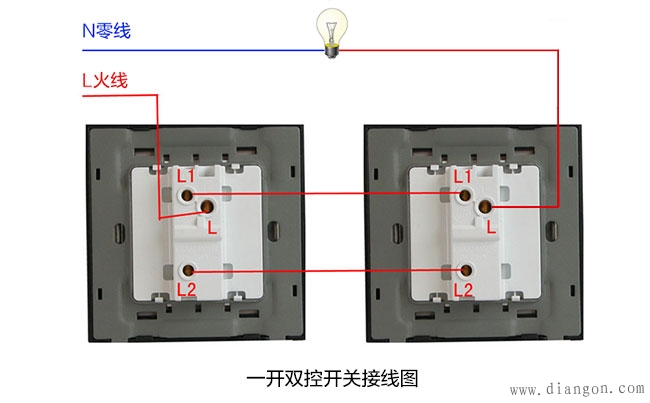

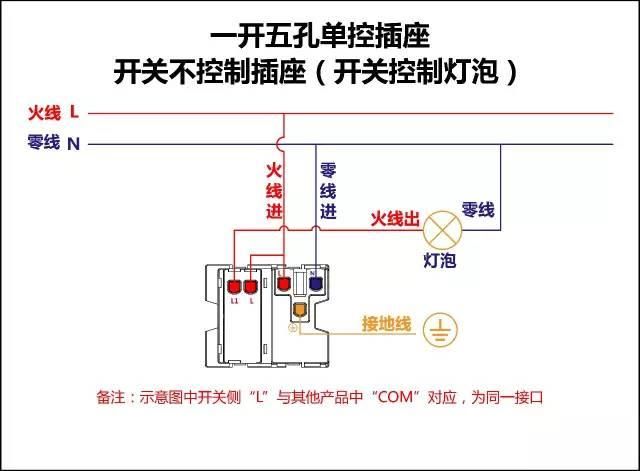

  • 1、开关用来控制插座电源的通断,可以按照上面的一开双控开关接线图来接线:把火线接入一只双控开关的L接线端子(火线进线口),将该开关的L1接线端子(火线出线口)与另一只双控开关的L1连接,然后将该开关的L2与另一只双控开关的L2连接,然后将另一只双控开关的L接线端子(火线接线口)连接到灯泡的火线端,将零线接入灯泡的零线端。
  • 1、开关用来控制插座电源的通断,可以按照上面的一开双控开关接线图来接线:把火线接入一只双控开关的L接线端子(火线进线口),将该开关的L1接线端子(火线出线口)与另一只双控开关的L1连接,然后将该开关的L2与另一只双控开关的L2连接,然后将另一只双控开关的L接线端子(火线接线口)连接到灯泡的火线端,将零线接入灯泡的零线端。 >>
  • 来源:www.musen.com.cn/news/29167.html
  • 墙壁开关一开双控又叫单开双控,这种双控开关每组有3个接线端子,本文介绍了双控开关是如何接线的。一般家装开关安装在同一房间中的高度要一致,这样看起来整齐美观,一般单独房间要设置3个插座,一套两居室的住宅内,数量不能少于15个,开关插座尽可能多,因为现在家用电器都比较多,如果装的比较少不够用,还要拉个拖线板会显得更突兀。一般开关距离地面1.
  • 墙壁开关一开双控又叫单开双控,这种双控开关每组有3个接线端子,本文介绍了双控开关是如何接线的。一般家装开关安装在同一房间中的高度要一致,这样看起来整齐美观,一般单独房间要设置3个插座,一套两居室的住宅内,数量不能少于15个,开关插座尽可能多,因为现在家用电器都比较多,如果装的比较少不够用,还要拉个拖线板会显得更突兀。一般开关距离地面1. >>
  • 来源:www.999gk.com/m/view.php?aid=1408
  •   双联双控开关是在同一个面板上用两个按钮来控制两个用电设备,根据下面双联双控开关接线图的原理我们可知双联双控开关怎么接才正确。即先将一个双控开关的中间接线柱连接到火线,再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片),然后连接来回线,也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。   双控开关是很普通的开关面板,五金店都有买的,主要的是先布好电线,它与一般的灯具电线有一点不同,在布线的时候是这样的。控制灯具,在施工规范上
  •   双联双控开关是在同一个面板上用两个按钮来控制两个用电设备,根据下面双联双控开关接线图的原理我们可知双联双控开关怎么接才正确。即先将一个双控开关的中间接线柱连接到火线,再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片),然后连接来回线,也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。   双控开关是很普通的开关面板,五金店都有买的,主要的是先布好电线,它与一般的灯具电线有一点不同,在布线的时候是这样的。控制灯具,在施工规范上 >>
  • 来源:www.homebi.com/article/shenghuo/9882.html
  • 1 单控篇 单控是指一个灯只被一个开关控制。 1.一开单控开关 (一个开关控制一个灯,最常见)  上图为一开单控开关,面板上只有一个键,背面只有两个接线柱,分别接火线L和火线出线L1。  2.多开连体单控开关 (以三开单控开关举例,不管有几个开关,接法相同)  如图所示,面板有三个按键,可以分别控制三个灯。  有些品牌的开关,背面的下方接线柱数量和火线出线接线柱数量相同,这就需要我们把火线进线并联3根再分别接到3个接线柱上。 3.
  • 1 单控篇 单控是指一个灯只被一个开关控制。 1.一开单控开关 (一个开关控制一个灯,最常见) 上图为一开单控开关,面板上只有一个键,背面只有两个接线柱,分别接火线L和火线出线L1。 2.多开连体单控开关 (以三开单控开关举例,不管有几个开关,接法相同) 如图所示,面板有三个按键,可以分别控制三个灯。 有些品牌的开关,背面的下方接线柱数量和火线出线接线柱数量相同,这就需要我们把火线进线并联3根再分别接到3个接线柱上。 3. >>
  • 来源:www.mp4cn.com/mrzixun/peishi/1646535.html
  •   (1)直动式行程开关其结构原理如图1所示,其动作原理与按钮开关相同,但其触点的分合速度取决于生产机械的运行速度,不宜用于速度低于0.4m/min的场所。    图1直动式行程开关(各序号表示的部件:1-推杆2-弹簧3-动断触点4-动合触点)   (2)滚轮式行程开关其结构原理如图1-25所示,当被控机械上的撞块撞击带有滚轮的撞杆时,撞杆转向右边,带动凸轮转动,顶下推杆,使微动开关中的触点迅速动作。当运动机械返回时,在复位弹簧的作用下,各部分动作部件复位。滚轮式行程开关又分为单滚轮自动复位和双滚轮(羊角
  •   (1)直动式行程开关其结构原理如图1所示,其动作原理与按钮开关相同,但其触点的分合速度取决于生产机械的运行速度,不宜用于速度低于0.4m/min的场所。   图1直动式行程开关(各序号表示的部件:1-推杆2-弹簧3-动断触点4-动合触点)   (2)滚轮式行程开关其结构原理如图1-25所示,当被控机械上的撞块撞击带有滚轮的撞杆时,撞杆转向右边,带动凸轮转动,顶下推杆,使微动开关中的触点迅速动作。当运动机械返回时,在复位弹簧的作用下,各部分动作部件复位。滚轮式行程开关又分为单滚轮自动复位和双滚轮(羊角 >>
  • 来源:www.elecfans.com/yuanqijian/kaiguan/20180323651431_a.html
  • 1 单控篇 单控是指一个灯只被一个开关控制。 1.一开单控开关 (一个开关控制一个灯,最常见)  上图为一开单控开关,面板上只有一个键,背面只有两个接线柱,分别接火线L和火线出线L1。  2.多开连体单控开关 (以三开单控开关举例,不管有几个开关,接法相同)  如图所示,面板有三个按键,可以分别控制三个灯。  有些品牌的开关,背面的下方接线柱数量和火线出线接线柱数量相同,这就需要我们把火线进线并联3根再分别接到3个接线柱上。 3.
  • 1 单控篇 单控是指一个灯只被一个开关控制。 1.一开单控开关 (一个开关控制一个灯,最常见) 上图为一开单控开关,面板上只有一个键,背面只有两个接线柱,分别接火线L和火线出线L1。 2.多开连体单控开关 (以三开单控开关举例,不管有几个开关,接法相同) 如图所示,面板有三个按键,可以分别控制三个灯。 有些品牌的开关,背面的下方接线柱数量和火线出线接线柱数量相同,这就需要我们把火线进线并联3根再分别接到3个接线柱上。 3. >>
  • 来源:www.mp4cn.com/mrzixun/peishi/1646535.html
  • 在介绍双控开关接线图之前,我们先了解一下什么是双控开关,再为大家分享双控开关接线图。 一、什么是双控开关 1、双控开关的种类 双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关,按照联数的增加接线困难也会递增,这个时候一张全面的双控开关接线图就能帮上大忙了,下面就逐一来阐述这三种双控开关的原理、接法和接线图。 2、什么是双控开关 首先我们先了解什么是双控开关,双控开关是指对某个设备进行两个地方的分别控制,比如如果是照明灯,那有在客厅进门控制客厅灯光的,你到了卧室要睡觉的时
  • 在介绍双控开关接线图之前,我们先了解一下什么是双控开关,再为大家分享双控开关接线图。 一、什么是双控开关 1、双控开关的种类 双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关,按照联数的增加接线困难也会递增,这个时候一张全面的双控开关接线图就能帮上大忙了,下面就逐一来阐述这三种双控开关的原理、接法和接线图。 2、什么是双控开关 首先我们先了解什么是双控开关,双控开关是指对某个设备进行两个地方的分别控制,比如如果是照明灯,那有在客厅进门控制客厅灯光的,你到了卧室要睡觉的时 >>
  • 来源:www.futina.com/news/newsshow-177-3.html
  • 开关插座从家里拿的(家里人在做这方面的生意),松本B6系列。很多朋友用的都是松本这个牌子,而且也是老牌子了,所以也就没怎么去跟其它品牌对比就定下了。B6系列是好几年前出的款式了,现在大多数家庭用的都是比较新的款式,像有些是不锈钢的,有些中间有银框或者按钮上有一个或银色或绿色的小横杠等。  但以上这些我们都不喜欢,偶们喜欢简洁大方一些,不喜欢复杂。下图是偶家里的开关插座,B6系列。  从上图可以看到B6系列的五孔带开关面板里的开关是一粒小按钮。这种按钮我并不喜欢,因为现在住的地方就是用这种小按钮开关。这种小
  • 开关插座从家里拿的(家里人在做这方面的生意),松本B6系列。很多朋友用的都是松本这个牌子,而且也是老牌子了,所以也就没怎么去跟其它品牌对比就定下了。B6系列是好几年前出的款式了,现在大多数家庭用的都是比较新的款式,像有些是不锈钢的,有些中间有银框或者按钮上有一个或银色或绿色的小横杠等。 但以上这些我们都不喜欢,偶们喜欢简洁大方一些,不喜欢复杂。下图是偶家里的开关插座,B6系列。 从上图可以看到B6系列的五孔带开关面板里的开关是一粒小按钮。这种按钮我并不喜欢,因为现在住的地方就是用这种小按钮开关。这种小 >>
  • 来源:m.focus.cn/zxrjhome/184409.html
  •   【书房】   2个开关:1个控制书房主灯,1个控制书房装饰灯。   8个插座:书桌上方4个插座(主要用来插经常需要插拔的电器,比如笔记本,手机,相机充电器等);书桌下方4个插座(主要用来插平时不需要拔的电器,比如台式机的显示器和主机,台灯,WIFI,音响等)。
  •   【书房】   2个开关:1个控制书房主灯,1个控制书房装饰灯。   8个插座:书桌上方4个插座(主要用来插经常需要插拔的电器,比如笔记本,手机,相机充电器等);书桌下方4个插座(主要用来插平时不需要拔的电器,比如台式机的显示器和主机,台灯,WIFI,音响等)。 >>
  • 来源:www.guojj.com/a/18949.html
  •    先将一个双控开关的中间接线柱连接到火线,再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片),然后连接来回线,也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。
  •    先将一个双控开关的中间接线柱连接到火线,再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片),然后连接来回线,也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。 >>
  • 来源:www.elecfans.com/article/88/131/186/2017/20171031572775.html
  • 三控开关:中间那个开关叫做中途开关或者多控开关,本地买不到的话可以在淘宝等地方买,西门子的大概20~30多块钱,松下的贵,80~90多块。也可以用普通双开双控开关改造,把双开双控开关的两个翘板用热熔胶、502或哥俩好粘住,就变成了一个中途开关,接法同下面普通中途开关接线图。
  • 三控开关:中间那个开关叫做中途开关或者多控开关,本地买不到的话可以在淘宝等地方买,西门子的大概20~30多块钱,松下的贵,80~90多块。也可以用普通双开双控开关改造,把双开双控开关的两个翘板用热熔胶、502或哥俩好粘住,就变成了一个中途开关,接法同下面普通中途开关接线图。 >>
