• 电压互感器的基本原理及接线方案 1.基本原理 电压互感器的代号为P.T.,它的工作原理与电力变压器相同。 I 电压互感器的一次线圈匝数很多,而二次线匝数很少。工作时,一次线 圈并联在供电系统的一次电路中,而二次线圈并联仪表、继电器的电压线 圈。由于这些电压线圈的阻抗很大,所以电压互感器工作时二次线圈接近于 空载状态。二次线圈的额定电压一般为100V。 电压互感器的作用是在测量高电压时,为了安全与方便,将高电压经过 它变为低电压(通常为100V),供给测量仪表和继电器的电压线圈。 电压互感器一次电压U,与其
  • 电压互感器的基本原理及接线方案 1.基本原理 电压互感器的代号为P.T.,它的工作原理与电力变压器相同。 I 电压互感器的一次线圈匝数很多,而二次线匝数很少。工作时,一次线 圈并联在供电系统的一次电路中,而二次线圈并联仪表、继电器的电压线 圈。由于这些电压线圈的阻抗很大,所以电压互感器工作时二次线圈接近于 空载状态。二次线圈的额定电压一般为100V。 电压互感器的作用是在测量高电压时,为了安全与方便,将高电压经过 它变为低电压(通常为100V),供给测量仪表和继电器的电压线圈。 电压互感器一次电压U,与其 >>
  • 来源:wenda.chinabaike.com/b/30891/2013/1022/511828.html
  • 电压互感器的基本原理及接线方案 1.基本原理 电压互感器的代号为P.T.,它的工作原理与电力变压器相同。 I 电压互感器的一次线圈匝数很多,而二次线匝数很少。工作时,一次线 圈并联在供电系统的一次电路中,而二次线圈并联仪表、继电器的电压线 圈。由于这些电压线圈的阻抗很大,所以电压互感器工作时二次线圈接近于 空载状态。二次线圈的额定电压一般为100V。 电压互感器的作用是在测量高电压时,为了安全与方便,将高电压经过 它变为低电压(通常为100V),供给测量仪表和继电器的电压线圈。 电压互感器一次电压U,与其
  • 电压互感器的基本原理及接线方案 1.基本原理 电压互感器的代号为P.T.,它的工作原理与电力变压器相同。 I 电压互感器的一次线圈匝数很多,而二次线匝数很少。工作时,一次线 圈并联在供电系统的一次电路中,而二次线圈并联仪表、继电器的电压线 圈。由于这些电压线圈的阻抗很大,所以电压互感器工作时二次线圈接近于 空载状态。二次线圈的额定电压一般为100V。 电压互感器的作用是在测量高电压时,为了安全与方便,将高电压经过 它变为低电压(通常为100V),供给测量仪表和继电器的电压线圈。 电压互感器一次电压U,与其 >>
  • 来源:wenda.chinabaike.com/b/30891/2013/1118/684356.html
  •   注意事项   1.电压互感器在投入运行前要按照规程规定的项目进行试验检查。例如,测极性、连接组别、摇绝缘、核相序等。   2.电压互感器的接线应保证其正确性,一次绕组和被测电路并联,二次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并联,同时要注意极性的正确性。   3.
  •   注意事项   1.电压互感器在投入运行前要按照规程规定的项目进行试验检查。例如,测极性、连接组别、摇绝缘、核相序等。   2.电压互感器的接线应保证其正确性,一次绕组和被测电路并联,二次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并联,同时要注意极性的正确性。   3. >>
  • 来源:www.55jia.net/73/334957.html
  • 电压变送器是一种将被测量参数电压转换或隔离的直流电流、直流电压式数字信号的装置产品,可以直接将被测主回路交流电流转换成按线性比例输出的DC4~20mA(通过250 电阻转换DC 1~5V或通过500电阻 转换DC2~10V)恒流环标准信号,连续输送到接收装置。  被测电压经端子输入后进入,经过光电隔离元件,从而实现了对一次电压的隔离测量,再经过适当变换后,输出与原边直流电压成比例的标准信号,如DC0-5V,0-10V,4-20mA等  电压变送器原副边高度绝缘隔离,两线制输出接线,辅助工作电源+24V与
  • 电压变送器是一种将被测量参数电压转换或隔离的直流电流、直流电压式数字信号的装置产品,可以直接将被测主回路交流电流转换成按线性比例输出的DC4~20mA(通过250 电阻转换DC 1~5V或通过500电阻 转换DC2~10V)恒流环标准信号,连续输送到接收装置。 被测电压经端子输入后进入,经过光电隔离元件,从而实现了对一次电压的隔离测量,再经过适当变换后,输出与原边直流电压成比例的标准信号,如DC0-5V,0-10V,4-20mA等 电压变送器原副边高度绝缘隔离,两线制输出接线,辅助工作电源+24V与 >>
  • 来源:www.hzxyck.com/info-detail/info342.htm
  • 1.电压互感器在投入运行前要按照规程规定的项目进行试验检查。例如,测极性、连接组别、摇绝缘、核相序等。 2.电压互感器的接线应保证其正确性,一次绕组和被测电路并联,二次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并联,同时要注意极性的正确性。 3.接在电压互感器二次侧负荷的容量应合适,接在电压互感器二次侧的负荷不应超过其额定容量,否则,会使互感器的误差增大,难以达到测量的正确性。 4.电压互感器二次侧不允许短路。由于电压互感器内阻抗很小,若二次回路短路时,会出现很大的电流,将损坏二次设备甚至危
  • 1.电压互感器在投入运行前要按照规程规定的项目进行试验检查。例如,测极性、连接组别、摇绝缘、核相序等。 2.电压互感器的接线应保证其正确性,一次绕组和被测电路并联,二次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并联,同时要注意极性的正确性。 3.接在电压互感器二次侧负荷的容量应合适,接在电压互感器二次侧的负荷不应超过其额定容量,否则,会使互感器的误差增大,难以达到测量的正确性。 4.电压互感器二次侧不允许短路。由于电压互感器内阻抗很小,若二次回路短路时,会出现很大的电流,将损坏二次设备甚至危 >>
  • 来源:www.jdzj.com/p4/2013-12-5/804239.html
  • ,在试验室对此电容式电压互感器进行了解体试验。通过对高压试验数据的分析,未见该设备主要元件C1、C2、电磁式变压器一次绕组(见图1)等部分有异常;通过对油化色谱试验数据的分析,确认其内部存在严重过热故障。 740)this.width=740" border=undefined>   图1 电容式电压互感器原理接线   为进一步查明产生的高温原因,进行解体检查。发现电磁式电压互感器二次阻尼绕阻丝的电木板表面因过热而严重碳化。通过对阻尼器(见图2)的进一步检查,发现其并联电容已击穿短路。正常运行时,因阻
  • ,在试验室对此电容式电压互感器进行了解体试验。通过对高压试验数据的分析,未见该设备主要元件C1、C2、电磁式变压器一次绕组(见图1)等部分有异常;通过对油化色谱试验数据的分析,确认其内部存在严重过热故障。 740)this.width=740" border=undefined>   图1 电容式电压互感器原理接线   为进一步查明产生的高温原因,进行解体检查。发现电磁式电压互感器二次阻尼绕阻丝的电木板表面因过热而严重碳化。通过对阻尼器(见图2)的进一步检查,发现其并联电容已击穿短路。正常运行时,因阻 >>
  • 来源:www.esafety.cn/tech/1241.html
  •   6kV或10kV供电系统中,用两个单相电压互感器组成V/V接法,可节省一个电压互感器,降低PT柜的造价,V/V接法只能测三相线电压,不能测单相电压和零序电压。      由于V/V接法,提供的功能有限,所以这种接法只用于小型的高压配电室。两个单相电压互感器V/V接法的电路图如下图所示。V/V接法.一次侧没有接地点。如果接在两个单相电压互感器的连接点,则相当于V相接地。这是危险的。电压互感器铁芯一定要接地。电压互感器接地端子是铁心接地端子。铁芯接地的目的是保护性接地。当高压侧线圈绝缘损坏,对铁芯漏电时,
  •   6kV或10kV供电系统中,用两个单相电压互感器组成V/V接法,可节省一个电压互感器,降低PT柜的造价,V/V接法只能测三相线电压,不能测单相电压和零序电压。      由于V/V接法,提供的功能有限,所以这种接法只用于小型的高压配电室。两个单相电压互感器V/V接法的电路图如下图所示。V/V接法.一次侧没有接地点。如果接在两个单相电压互感器的连接点,则相当于V相接地。这是危险的。电压互感器铁芯一定要接地。电压互感器接地端子是铁心接地端子。铁芯接地的目的是保护性接地。当高压侧线圈绝缘损坏,对铁芯漏电时, >>
  • 来源:www.cc362.com/article/1050454.html
  • ,在试验室对此电容式电压互感器进行了解体试验。通过对高压试验数据的分析,未见该设备主要元件C1、C2、电磁式变压器一次绕组(见图1)等部分有异常;通过对油化色谱试验数据的分析,确认其内部存在严重过热故障。 740)this.width=740" border=undefined>   图1 电容式电压互感器原理接线   为进一步查明产生的高温原因,进行解体检查。发现电磁式电压互感器二次阻尼绕阻丝的电木板表面因过热而严重碳化。通过对阻尼器(见图2)的进一步检查,发现其并联电容已击穿短路。正常运行时,因阻
  • ,在试验室对此电容式电压互感器进行了解体试验。通过对高压试验数据的分析,未见该设备主要元件C1、C2、电磁式变压器一次绕组(见图1)等部分有异常;通过对油化色谱试验数据的分析,确认其内部存在严重过热故障。 740)this.width=740" border=undefined>   图1 电容式电压互感器原理接线   为进一步查明产生的高温原因,进行解体检查。发现电磁式电压互感器二次阻尼绕阻丝的电木板表面因过热而严重碳化。通过对阻尼器(见图2)的进一步检查,发现其并联电容已击穿短路。正常运行时,因阻 >>
  • 来源:www.safehoo.com/Tech/Electric/200810/19316.shtml
  •   图5公共阻抗耦合的等效电路   因为电源噪声滤波器能衰减共模和差模噪声,所以它即有共模插入损耗,又有差模插入损耗。   但在实际选用滤波器时,应注意产品手册给出的插入损耗曲线,都是按照标准规定,在其输入和输出阻抗都为50Ω条件下测得的。因为实际的滤波器两端阻抗不一定在全频率范围内是50Ω,所以它对EMI信号的衰减,并不等于产品手册中给出的插入损耗值。特别当使用安装不当时,还会远远小于标准给定的插入损耗。   (2)电源噪声滤波器是一种具有互易性的无源网络。在实际应用中为使它有
  •   图5公共阻抗耦合的等效电路   因为电源噪声滤波器能衰减共模和差模噪声,所以它即有共模插入损耗,又有差模插入损耗。   但在实际选用滤波器时,应注意产品手册给出的插入损耗曲线,都是按照标准规定,在其输入和输出阻抗都为50Ω条件下测得的。因为实际的滤波器两端阻抗不一定在全频率范围内是50Ω,所以它对EMI信号的衰减,并不等于产品手册中给出的插入损耗值。特别当使用安装不当时,还会远远小于标准给定的插入损耗。   (2)电源噪声滤波器是一种具有互易性的无源网络。在实际应用中为使它有 >>
  • 来源:dianyuan.ofweek.com/2013-06/ART-8321002-8300-28691544_3.html
  • 1.动态连续可调实现无功功率精细化补偿 XYSVG 相当于动态的无功发电机,能够跟随负载变化而实时精确地发出无功电流,使得无功输出达到无极连续可调的效果,不会出现欠补偿和过补偿的情况,实现了无功功率的精细化补偿。同时,也更好的达到了降低损耗、节约能源的目的。 2.快速响应补偿效果更好 XYSVG 是以全控型大功率电力电子器件 IGBT 为核心的有源无功发生装置,拥有最快的响应速度,响应时间小于 10ms。电源质量的改善效果与响应速度密切相关,更高的响应速度对电能质量的治理效果会更好。  3.
  • 1.动态连续可调实现无功功率精细化补偿 XYSVG 相当于动态的无功发电机,能够跟随负载变化而实时精确地发出无功电流,使得无功输出达到无极连续可调的效果,不会出现欠补偿和过补偿的情况,实现了无功功率的精细化补偿。同时,也更好的达到了降低损耗、节约能源的目的。 2.快速响应补偿效果更好 XYSVG 是以全控型大功率电力电子器件 IGBT 为核心的有源无功发生装置,拥有最快的响应速度,响应时间小于 10ms。电源质量的改善效果与响应速度密切相关,更高的响应速度对电能质量的治理效果会更好。 3. >>
  • 来源:xasydq.com/article.php?cid=112&id=91

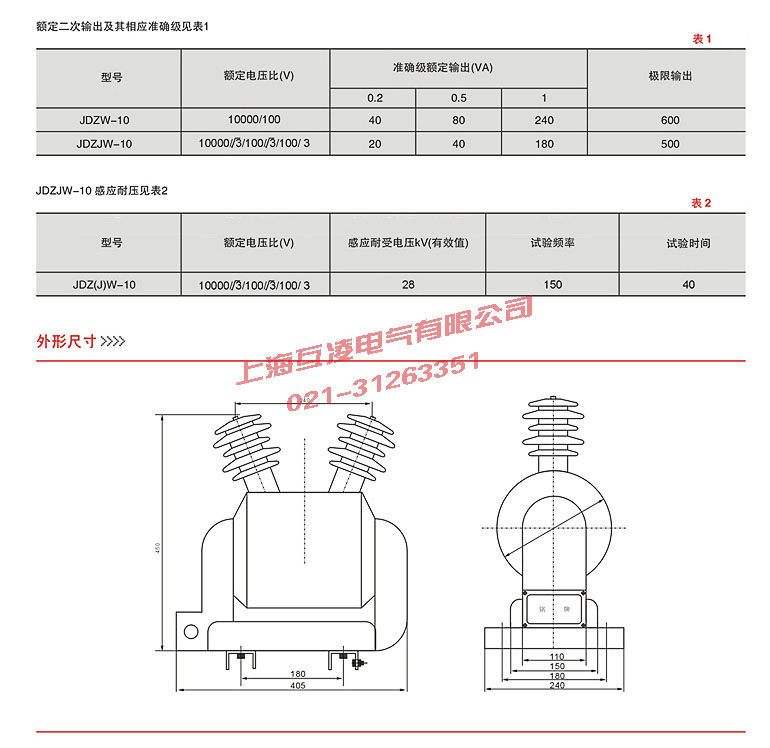

  • JDZ12A-10R JDZ12A-6R户内单相-全封闭-肘头座式-(带熔断器)电压互感器 1、 本产品是为XGW1—12型交流固定式金属封闭式开关柜而设计的。体积小、重量轻,是开关柜小型化的优选产品。 2、二次容量大,准确级次高、不仅可提供6、10KV测量电压作电能计量、监控与继电保护,还可提供220V操作电源供断路器使用。 3、本型电压互感器一次绕组带有熔断器保护,熔断电流与电压互感器短路能力相匹配,熔断芯更换快捷。在电网出现故障时绕组不被烧毁。 JDZ12A-10R型电压互感器使用说明
  • JDZ12A-10R JDZ12A-6R户内单相-全封闭-肘头座式-(带熔断器)电压互感器 1、 本产品是为XGW1—12型交流固定式金属封闭式开关柜而设计的。体积小、重量轻,是开关柜小型化的优选产品。 2、二次容量大,准确级次高、不仅可提供6、10KV测量电压作电能计量、监控与继电保护,还可提供220V操作电源供断路器使用。 3、本型电压互感器一次绕组带有熔断器保护,熔断电流与电压互感器短路能力相匹配,熔断芯更换快捷。在电网出现故障时绕组不被烧毁。 JDZ12A-10R型电压互感器使用说明 >>
  • 来源:shop.71.net/Prod_1289234499.html
  • 电压互感器原理 电压互感器接线图 互感器(instrument transformer)又称为仪用变压器,电压互感器原理 电压互感器接线图 是电流互感器和电压互感器的统称。能将高电压变成低电压、大电流变成小电流,电压互感器原理 电压互感器接线图 用于量测或保护系统。电压互感器原理 电压互感器接线图其功能主要是将高电压或大电流按比例变换成标准低电压(100V)或标准小电流(5A或1A,均指额定值),以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。同时互感器还可用来隔开高电压系统,以保证人身和设备
  • 电压互感器原理 电压互感器接线图 互感器(instrument transformer)又称为仪用变压器,电压互感器原理 电压互感器接线图 是电流互感器和电压互感器的统称。能将高电压变成低电压、大电流变成小电流,电压互感器原理 电压互感器接线图 用于量测或保护系统。电压互感器原理 电压互感器接线图其功能主要是将高电压或大电流按比例变换成标准低电压(100V)或标准小电流(5A或1A,均指额定值),以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。同时互感器还可用来隔开高电压系统,以保证人身和设备 >>
  • 来源:www.bzjw.com/supply/SupplyDetail_3255389_130841.cfml
  • 电压变送器是一种将被测交流电压、直流电压、脉冲电压转换成按线性比例输出直流电压或直流电流并隔离输出模拟信号或数字信号的装置。  电压变送器具有的将一种形式的信号转换成另一种形式的信号。包括将各种物理量转换成标准的工业控制信号:比如4-20mA转1-5V 功能外,还具有隔离的特点:  即,变送器的输入/输出之间没有直接的电联系,除信号之外的其它干扰无法通过。通过不同的耦合方式(电容耦合、电磁耦合、共阻抗耦合、漏电流耦合)进入并干扰测量系统工作的干扰信号,在隔离技术(常用的隔离方法有:电磁隔离、调制隔离、光
  • 电压变送器是一种将被测交流电压、直流电压、脉冲电压转换成按线性比例输出直流电压或直流电流并隔离输出模拟信号或数字信号的装置。 电压变送器具有的将一种形式的信号转换成另一种形式的信号。包括将各种物理量转换成标准的工业控制信号:比如4-20mA转1-5V 功能外,还具有隔离的特点:  即,变送器的输入/输出之间没有直接的电联系,除信号之外的其它干扰无法通过。通过不同的耦合方式(电容耦合、电磁耦合、共阻抗耦合、漏电流耦合)进入并干扰测量系统工作的干扰信号,在隔离技术(常用的隔离方法有:电磁隔离、调制隔离、光 >>
  • 来源:www.hzxyck.com/info-detail/info280.htm
  • 我们在研发变压器全自动绕线机之前,一定要先了解变压器线圈的绕制工艺及要求,才能设计出完美的全自动绕线机,下面,我们来了解一下吧: 1、电力变压器的基本原理 变压器是一种静止电器,它通过线圈间的电磁感应,将一种电压等级的交流电能转换成同频率的另一种电压等级的交流电能。变压器的主要部件是铁心和套在铁心上的两个绕组。两绕组只有磁藕合没电联系。在一次绕组中加上交变电压,产生交链一、二次绕组的交变磁通,在两绕组中分别感应电动势。  只要磁通有变化量及一、二次绕组的匝数不同,就能达到改变压的目的。 2、电力变压器的基
  • 我们在研发变压器全自动绕线机之前,一定要先了解变压器线圈的绕制工艺及要求,才能设计出完美的全自动绕线机,下面,我们来了解一下吧: 1、电力变压器的基本原理 变压器是一种静止电器,它通过线圈间的电磁感应,将一种电压等级的交流电能转换成同频率的另一种电压等级的交流电能。变压器的主要部件是铁心和套在铁心上的两个绕组。两绕组只有磁藕合没电联系。在一次绕组中加上交变电压,产生交链一、二次绕组的交变磁通,在两绕组中分别感应电动势。 只要磁通有变化量及一、二次绕组的匝数不同,就能达到改变压的目的。 2、电力变压器的基 >>
  • 来源:www.dgesm.com/Support/113.html

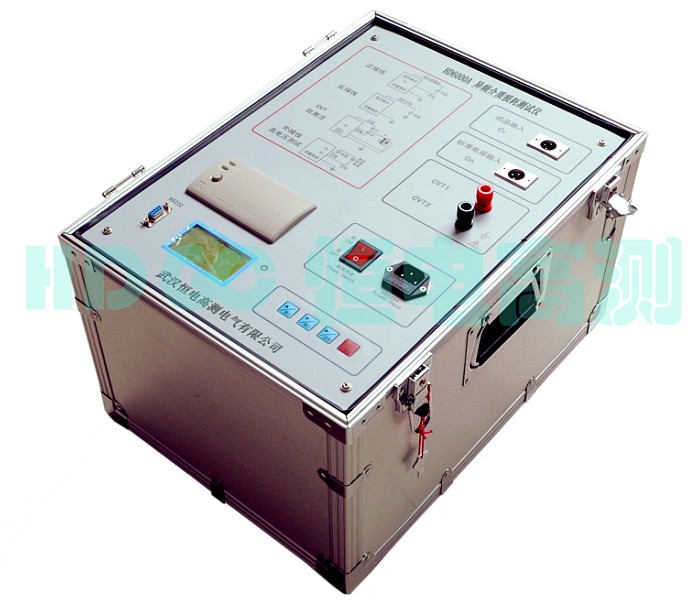

  • 2.试验方法和测量结果判断 由于电压互感器的绝缘方式和接线方式不同,故分别加以叙述。 三、测量35kV固体绝缘电压互感器的局部放电 1.试验目的 固体绝缘电压互感器的绝缘结构较复杂,如果设计不当,可能会造成局部区域场强过高。工艺上如存在某些缺陷可能使绝缘中含有气泡,在运行中的机械振动和热胀冷缩造成的局部开裂也会出现气泡,在这些情况下都会导致在较低外施电压下发生局部放电。因此,必须测量35kV固体绝缘电压互感器的局部放电。 2.
  • 2.试验方法和测量结果判断 由于电压互感器的绝缘方式和接线方式不同,故分别加以叙述。 三、测量35kV固体绝缘电压互感器的局部放电 1.试验目的 固体绝缘电压互感器的绝缘结构较复杂,如果设计不当,可能会造成局部区域场强过高。工艺上如存在某些缺陷可能使绝缘中含有气泡,在运行中的机械振动和热胀冷缩造成的局部开裂也会出现气泡,在这些情况下都会导致在较低外施电压下发生局部放电。因此,必须测量35kV固体绝缘电压互感器的局部放电。 2. >>
  • 来源:www.whhdgc.com.cn/fangan/220.html
  • 电压互感器的接线方式 电压互感器的接线方式很多,常见的有以下几种:如图所示 (1) 用一台单相电压互感器来测量某一相对地电压或相间电压的接线方式 (2) 用两台单相互感器接成不完全星形,也称VV接线,用来测量各相间电压,但不能测相对地电压,广泛应用在20KV以下中性点不接地或经消弧线圈接地的电网中。 (3) 用三台单相三绕组电压互感器构成YN,yn,d0或YN,y,d0的接线形式,广泛应用于3~220KV系统中,其二次绕组用于测量相间电压和相对地电压,辅助二次绕组接成开口三角形,供接入交流电网绝缘监视仪表
  • 电压互感器的接线方式 电压互感器的接线方式很多,常见的有以下几种:如图所示 (1) 用一台单相电压互感器来测量某一相对地电压或相间电压的接线方式 (2) 用两台单相互感器接成不完全星形,也称VV接线,用来测量各相间电压,但不能测相对地电压,广泛应用在20KV以下中性点不接地或经消弧线圈接地的电网中。 (3) 用三台单相三绕组电压互感器构成YN,yn,d0或YN,y,d0的接线形式,广泛应用于3~220KV系统中,其二次绕组用于测量相间电压和相对地电压,辅助二次绕组接成开口三角形,供接入交流电网绝缘监视仪表 >>
